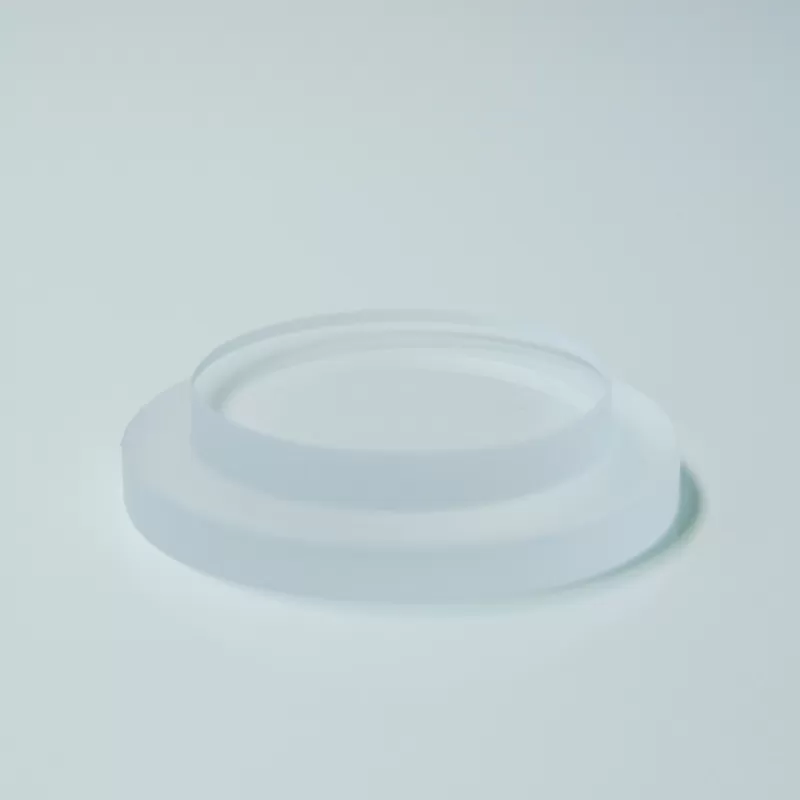

Ecoptik lapos ablak

Az optikai ablakok optikailag átlátszó anyagból készült lapos lemezek, amelyeket úgy terveztek, hogy fényt engedjenek be egy optikai műszerbe. Használhatók a fényforrás külső környezetből való védelmére is. Ezeket az ablakokat úgy tervezték, hogy minimalizálják a visszaverődést és az abszorpciót, miközben maximalizálják az átvitelt egy célhullámhossztartományban. Az optikai ablak kiválasztásakor szem előtt kell tartania az optikai felület specifikációit, az anyagátviteli tulajdonságokat és az alkalmazáshoz szükséges mechanikai tulajdonságokat.


Az aljzat tulajdonságai és az optikai felület specifikációi két tulajdonság, amelyeket szem előtt kell tartania az alkalmazáshoz szükséges egyedi optikák kiválasztásakor. A felhasznált szubsztrát anyagtulajdonságai határozzák meg az átvitelt, a törésmutatót és a keménységet. Kálium-bromid szubsztrátok Ecoptik, például UV látható és infravörös fényt továbbít. Sűrűségük 2,75 g/cm3 és törésmutatójuk 1,527. A cink szelenid ugyanakkor blokkolja az UV-t és néhány látható fényt, és nagyobb hullámhosszú látható fényt és infravörös fényt sugároz. A törési indexe 2,631. Az olvadt szilícium-dioxid sűrűsége 2,202g/cm, és a törésmutatója 1,55 és 1,40 között változik.


A törésmutató számszerűsíti, hogy a fény mennyire lassul, miközben átviszi a szubsztráton. Ezt a vákuumban a fénysebesség és a hordozón keresztüli fénysebesség arányának számítják ki. Például a cink-szelenid törési indexe, 2,631, azt jelenti, hogy a fény 2,631-szer gyorsabban halad át a vákuumon, mint a ZnSe.


A zafír ablakok törésmutatója 1,76-1,77. Általános által gyártott optikai ablakokhoz optikai termékek gyártója, a törésmutatót jellemzően 587,6 nm-en határozzák meg.


Egy másik fontos specifikáció, az Abbe Number leírja, hogyan változik a törésmutató a hullámhossz. Minél alacsonyabb az Abbe szám, annál nagyobb a szórás. A zafír Abbe száma 72,24, BK7 esetében 64,17.


Az MgF2 ablakok kemények és tartósak, 1.378 fénytörési számmal és 106.22 Abbe számmal. Magas lézerkárosodási küszöbük van, és nagyon jó szélessávú átvitel 120 nm és 8 μm között. MgF2 ablakainkat gyakran használják UV sugárzási forrásokkal és vevőkészülékekkel.
