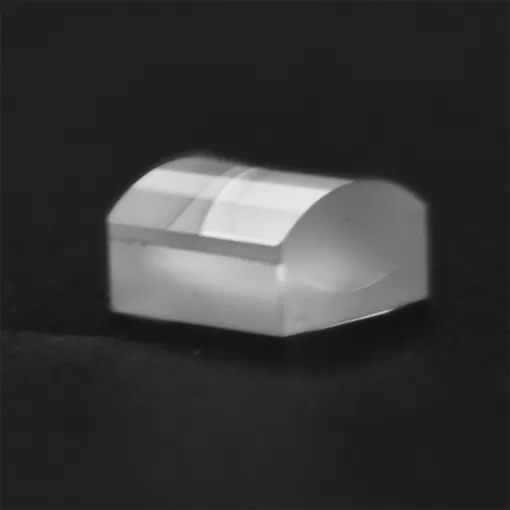

achromatic cemented cylindrical lens

Achromatikus cementált hengeres lencse

Az akromatikus hengerlencse minimalizálhatja a kromatikus aberrációt, így használható a többszínű fénysugár egyetlen irányának fókuszálására. EllentétbenGömblencseAmi egy pont-fókuszáló folt, egy achromatikus hengeres lencse képes lineáris fókuszáló folt. A hengeres achromatikus duplet van előre telepítve egy ø1 "ház könnyű használat. A ház vésett a részszám, a tartomány a megnövekedett vetítési film, a fókusztávolság, a nyíl jelzi, hogy az irányt a lencse kell szembenézni, ha a kvázi-lineáris fényforrás, és a végtelenség szimbólum jelzi, hogy a lencse végtelen konjugált arány. Mint az egyik szakmaiOptikai alkatrészek cégek, Az ecoptik (más néven brd optikai) különféle akromatikus hengeres lencséket tud biztosítani. Ha van egy igény, kérjük, ne habozzon kapcsolatba lépni velünk.

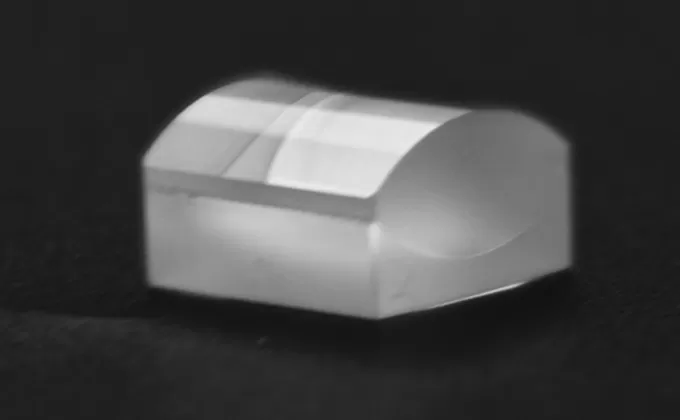

Akromatikus cementált hengeres lencse leírása

Az akromatikus hengerlencséket a kromatikus aberráció minimalizálására vagy kiküszöbölésére használják. Az akromatikus kialakítás is segít minimalizálni a gömbös aberrációkat. Az akromatikus hengeres lencsék ideális számos alkalmazásra, beleértve a fluoreszcencia mikroszkópiát, a képrelét, az ellenőrzést vagy a spektroszkópiát. Az akromatikus hengerlencse, amelyet gyakran úgy terveznek, hogy vagy két elemet cementálnak össze, vagy a két elemet egy házba szerelik, kisebb foltméreteket hoz létre, mint a hasonló singlet lencsék.

Achromatikus cementált hengeres lencse specifikációja


KereskedelmiNagy pontosság
AnyagOptikai szemüveg, olvasztott szilícium-dioxid, szilícium-dioxid stb.
Átmérő0,5mm ~ 150mm
Átmérőtűrés± 0,1mm± 0,02
Fókusztávolság-50mm ~ 2000mm
Fókusztávolság tolerancia± 2% (<10mm)
± 0,5% <10mm - 1000mm)
± 1% (>1000%)
Centraticom<3 arc min<10 arc sec
Clear aperture> 85% ~ 92% átmérő
Felületi minőség (scratch/dig)Mil 60/40Mil 10/5
Felületi pontosságΛ/4@632.8nmΛ/10632.8nm
Bevel0.05mm ~ 0.2mm x 45 °
BevonatFel az ügyfél követelménye.
