A derékszögű prizma-tükrök rendkívül sokoldalú optikai alkatrészek, általában egyéni prizmák és optikai szerelvények alkotóelemei. A derékszögű prizma-tükör lábába belépő fénynyaláb 90 °-os névértékkel tér el, míg a prizma pontos forgása vezérli a sugarak kiigazítását. Amikor a fény belép a prizma hipotenúzásába, azt általában porro-prizmának nevezzük. Ebben a konfigurációban egy fénynyaláb 180 °-os eltérésen megy keresztül, amely az azimutális tengelyben invariáns, míg a prizma pontos beállítása szabályozza a fénymagasságot.

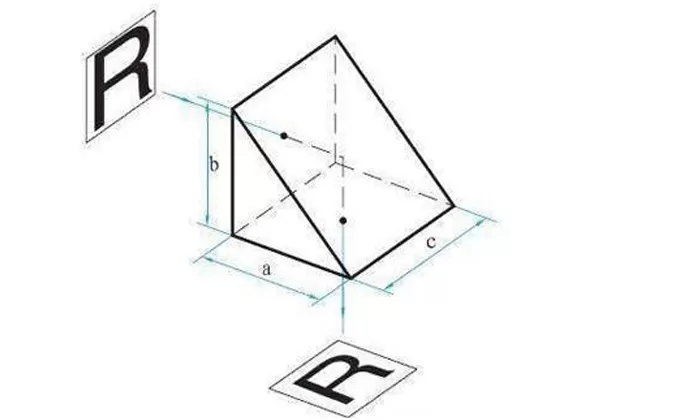

A derékszögű prizma-tükör általában egy fényút elfordítására, vagy egy optikai rendszer által előállított kép 90 °-kal történő elhajlására szolgál.A prizma orientációjától függően a kép balra és jobbra, fejjel lefelé és balra és jobbra igazítható.A téglalap alakú prizma képes a képkombinációhoz, a sugarak eltéréséhez és más alkalmazásokhoz is használni.
Ha egy derékszögbenOptikai prizmaTükör használatos, néhány optikai fólia általában lemezelt.Maga a négyszögletes prizma nagy érintkezési területtel és olyan tipikus szögekkel rendelkezik, mint a 45 ° és a 90 °. Ezért a hétköznapi reflektorokhoz képest a négyszögletes prizma könnyebb telepíteni, és jobb stabilitással és szilárdsággal rendelkezik a mechanikai feszültség érdekében.Ezek a legjobb választás az optikai alkatrészek mindenféle eszközök és eszközök.
| Anyag | Bk7 üveg/uv olvasztott szilícium-dioxid |
| Dimenzió | 3mm ~ 200mm |
| Dimenziós tolerancia | ± 0,1mm ~ ± 0,05mm |
| Felületi minőség | 60/40, 40/20, 20/10 |
| Felületi síkság | Λ/20 - λ/4 |
| Szögtolerancia | <30arc sec. ~ 5arc min. |
| Bevel | <0,25mm × 45 ° |
| Bevonat | Mint egy testreszabott kérelem |
| Típus no. | Dimenzió |
| Rap-5 | 5.0mm × 5.0mm |
| Rap-10 | 10,0mm × 10,0mm |
| Rap-12.5 | 12,5mm × 12,5mm |
| Rap-15 | 15.0mm × 15.0mm |
| Rap-20 | 20,0mm × 20,0mm |
| Rap-25 | 25,0mm × 25,0mm |
| Rap-50 | 50,0mm × 50,0mm |
