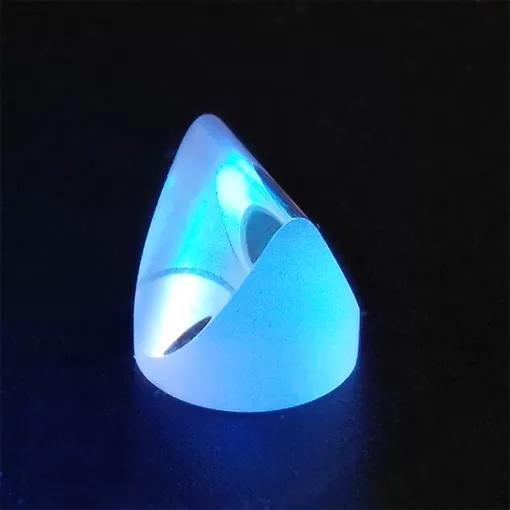

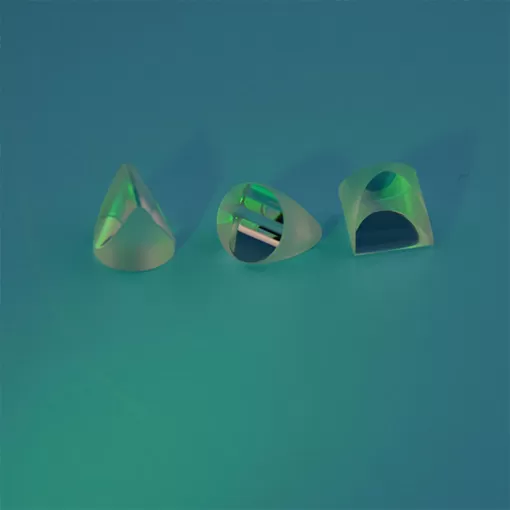

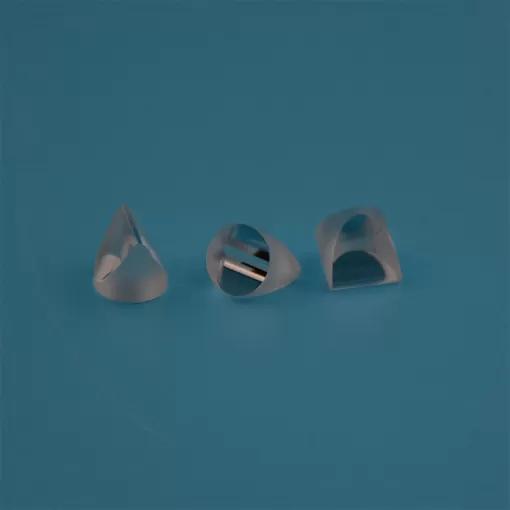

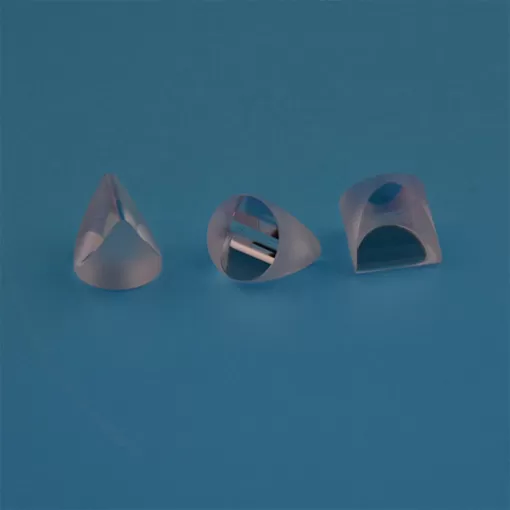

powell prism2

Powell-prizma

A powell-lencse egy kvantumugrás előre a vonalgenerátor teljesítményében az egyszerű hengerlencse felett. A hengerlencse rosszul megvilágított vonalat termel, az egyiket a nem egységes, gauss lézersugár korlátozza. A powell lencsék lekerekített tető valójában egy összetett kétdimenziós aszférikus görbe, amely hatalmas mennyiségű gömb-aberrációt generál, amely átosztja a fényt a vonal mentén; csökkenti a fényt a központi területen, miközben növeli a fényszintet a vonal végén. Az eredmény egy nagyon egyenletesen megvilágított vonal, amelyet mindenféle gépi látás alkalmazásban használnak; a bio-orvosi és autószereléstől a csokoládé csip sütik gyártásáig.



Powell prizma leírása


A powell-prizma (más néven lézeres lineáris generátor-lencse) egy optikai jelölési prizma, amely 0,8mm átmérőjű lézersugár bemenetére optimalizálható. PowellOptikai prizmaTeszi a lézersugár lehet optimalizálni egy egyenes vonal egyenletes optikai sűrűség, jó stabilitás és jó linearitás után áthalad.Eltér a hengeres lencsétől, amely a központi forró pont és a kihalott szélén gauss gerenda jellemzőit állítja elő, ez megszünteti az eloszlást a központi forró pont és elhalványult szélén gauss nyaláb és alkotnak egyenes vonal egyenletes energiaeloszlás.A teljes ventilátorszög 1 °-tól 120 °-ig terjed. A szabványos előírások 5 °, 10 °, 20 °, 30 °, 40 °, 45 °, 50 °, 60 °, 70 °, 80 °, 90 °, 110 ° és 120 °.


Gauss lézersugár a közönséges hengeres lencse, előállítja az egyenetlen eloszlás egyenes vonal, és powell a tetején a prizma összetett kétdimenziós aszférikus felület, a lézer nagy számú gömbaberrációt eredményez, a fény útja újraoszlik, csökkenti a központi régió fényét, Növelje a fény szélét, hogy egy egységes vonal, alkalmas mindenféle biológiai orvoslás, autó összeszerelés, élelmiszer-feldolgozás és a gépi látás alkalmazások.


Helymeghatározáshoz, lézerjelző géphez, megmunkálás jelölés helymeghatározásához, az épület célpontjának jelöléséhez, lézeres szkennelési rendszerhez, mérőberendezéshez használják.A különböző gépi látás alkalmazások;Az orvosbiológiától az autóipari összeszerelésig a csokoládé csip süti gyártásáig;Mobiltelefon mindenféle online észlelés, repülőgép katonai alkalmazások, hajó üzem.


description
description2
description3

Powell prizma specifikációja


AnyagOlvasztott szilícium-dioxid/bk7glass
ÁtmérőΦ0.8mm, Φ1mm, Φ2mm, Φ3mm, Φ5mm, Φ9mm, Φ10mm, ≈ 15mm vagy testreszabott méret
Átmérőtűrés+ 0,0/-0,05mm / ± 0,05mm
A ventilátor köre3 °,5 °,10 °,15 °,20 °,30 °,45 °,53 °,60 °,70 °,75 °,85 °,90 ° 96 °,100 °,110 °,120 °
Szögtolerancia<3arc min ~ 30arc sec.
Beam wide3mm, 4mm, 5mm vagy testreszabott méret
Felületi minőség60/40, 40/20, 20/10 karcolás és ásni
Clear aperture> 90%
Bevel<0,2mm × 45 °
BevonatAz ügyfél kérésére


Típus no.Sugárdimenzió
(Mm)
Szög a ventilátor
(°)
Átmérő
(Mm)
Magasság
(Mm)
BRD-PWP-1GB-151.15.9.8.
BRD-PWP-1GB-301.30.9.8.
BRD-PWP-1GB-401.409.8.
BRD-PWP-1GB-451.459.8.
BRD-PWP-1GB-601.609.8.
BRD-PWP-1GB-901.909.8.
BRD-PWP-1GB-1101.1109.8.
BRD-PWP-2GB-42.4.9.8.
BRD-PWP-2GB-302.30.9.8.
BRD-PWP-2GB-602.609.8.
BRD-PWP-2GB-702.709.8.
BRD-PWP-2.5GB-302.5.30.9.8.
BRD-PWP-3GB-103.109.8.
BRD-PWP-3GB-153.15.9.8.
BRD-PWP-3GB-203.20.9.8.
BRD-PWP-3GB-303.30.9.8.
BRD-PWP-3GB-453.459.8.
BRD-PWP-3GB-603.609.8.
BRD-PWP-3GB-703.709.8.
BRD-PWP-3GB-903.909.8.
BRD-PWP-3GB-1103.1109.8.
BRD-PWP-4GB-224.22.9.8.
BRD-PWP-4GB-304.30.9.8.
BRD-PWP-4GB-904.909.8.
BRD-PWP-5GB-105.109.8.
BRD-PWP-5GB-305.30.9.8.
BRD-PWP-5GB-355.359.8.
BRD-PWP-5GB-405.409.8.
BRD-PWP-5GB-455.459.8.
BRD-PWP-5GB-555.559.8.
BRD-PWP-5GB-605.609.8.
BRD-PWP-5GB-705.709.8.
BRD-PWP-5GB-755.759.8.
BRD-PWP-5GB-905.909.8.
BRD-PWP-5GB-1105.1109.8.
BRD-PWP-5.7GB-905.7.909.8.
