Beamsplitter

A polarizáló kocka fényszórói véletlenszerűen polarizált gerendákat két otehogonal, lineáris, polarizált tömörítőre osztják, s-polarizált fényt 90 °-on tükrözik, míg p-polarizált fényt továbbítanak. Minden sugárszóró comsists egy pár percision nagy tolerancia derékszögű prizmák cementált együtt egy dielektromos bevonat a hypotenuse egy prizmák.

Ha azt szeretné, hogy polarizáló gerendás splitter ár, kérjük, bátran forduljon hozzánk.

Polarizáló kocka gerendasíkok leírása

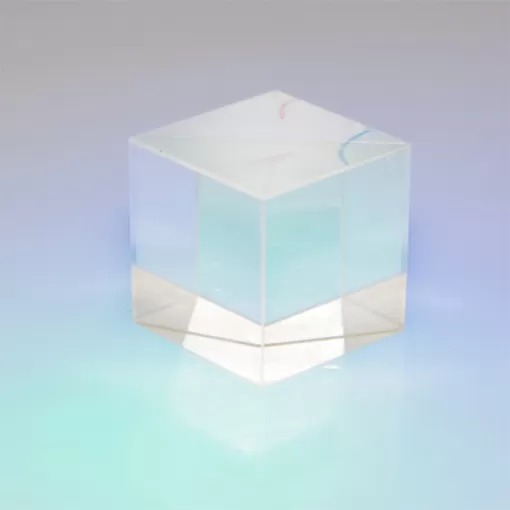

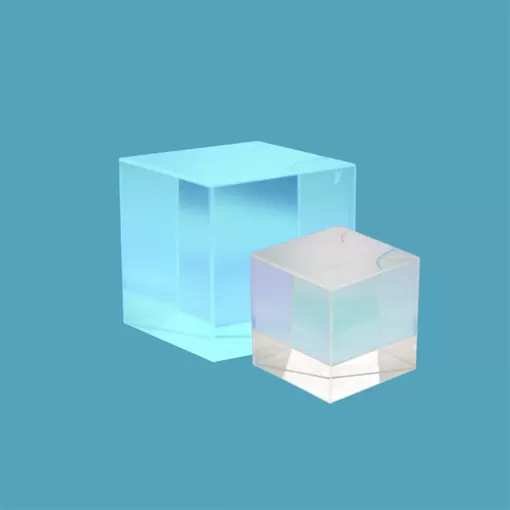

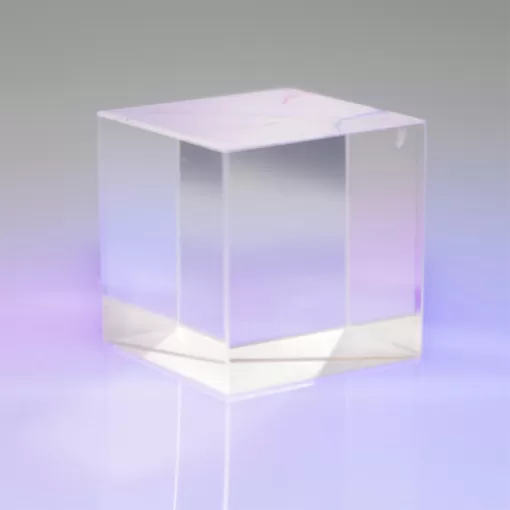

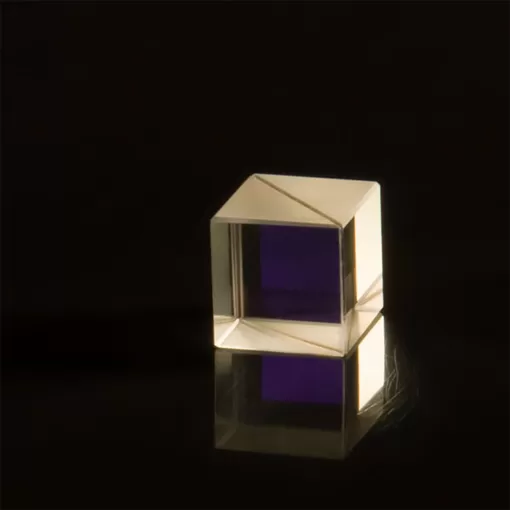

Polarizációs kocka sugárszóró

A polarizáló kocka fényszórói véletlenszerűen polarizált sugarakat két ortogonális, lineáris, polarizált komponensre osztják, az s-polarizált fényt 90 °-on tükrözik, míg a p-polarizált fényt továbbítják. Minden sugárszóró egy pár precíziós nagy toleranciájú derékszögű prizmából áll, amelyeket az egyik prizma hipotenusán dielektromos bevonattal együtt cementáltak.


Nagy powe kocka polarizáció fényszóró

Nagy teljesítményű polarizációs fényszóró lehet gyártani ecoptik (más néven brd optikai). Ugyanaz, mint a fentiekkel, a precíziós optikai érintkezési technológiát használja, ami nagy lézerkárosodási küszöböt képez.


Magas károsodási küszöb> 500mv/cm2

Átvitel> 96% @ központi hullámhossz

Kihalási arány> 1000:1

Optikai polarizáló sugárszórók specifikációja


AnyagOptikai üveg bk7/zf üveg
Dimenziós tolerancia± 0,1mm
LaposságΛ/4 @ 632.8nm
Felületi minőség60/40, 40/20
Szögtolerancia<3arc min ~ 30 arc sec.
Főáteresztő képességTpave > 96%, ts, 1% (keskenysávos)
Tpave > 95%, ts, 1% (szélessávú)
FőreflexióRs>99%, rp <5%
Bevonat

Hypotenuse arc: polarizáció nyaláb elosztó bevonat;

Minden bemeneti és kimeneti arc: ar bevonat


Típus no.Méret (mm)
CBP-55 × 5 × 5
CBP-1010 × 10 × 10
CBP-12.712,7 × 12,7 × 12,7
CBP-1515 × 15 × 15
CBP-2020 × 20 × 20
CBP-25.425,4 × 25,4 × 25,4
