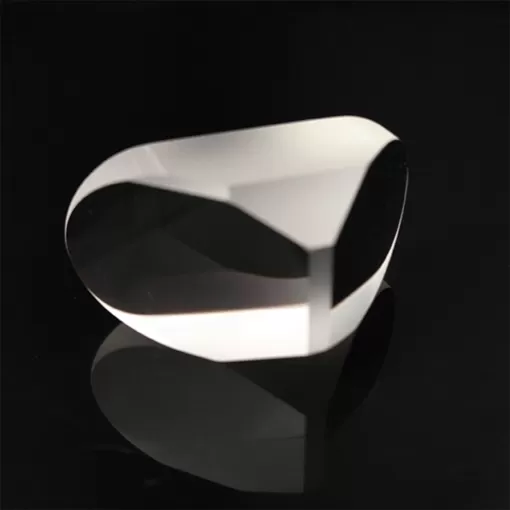

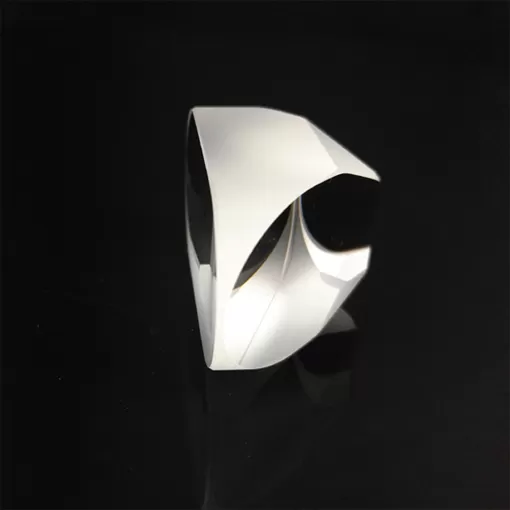

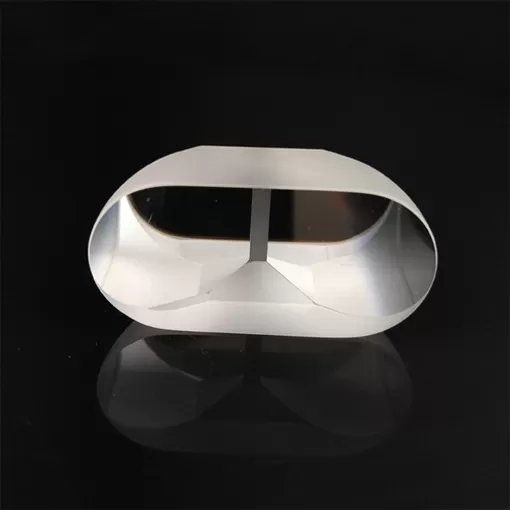

corner cube retroreflector1

Sarokkocka retroreflector

A bk7 és az uvfs sarokkocka retroreflector prizmáját úgy tervezték, hogy 180 fokkal eltérjen a beeső fény, függetlenül a beesési szögtől. Ezek a sarokkocka-prizmák három, egymáshoz 90 °-os szögű tükörfelülettel rendelkeznek, amelyek egymás mellett állnak egy kocka sarkának kialakítására, a kocka átlójára merőleges bejárati arccal.

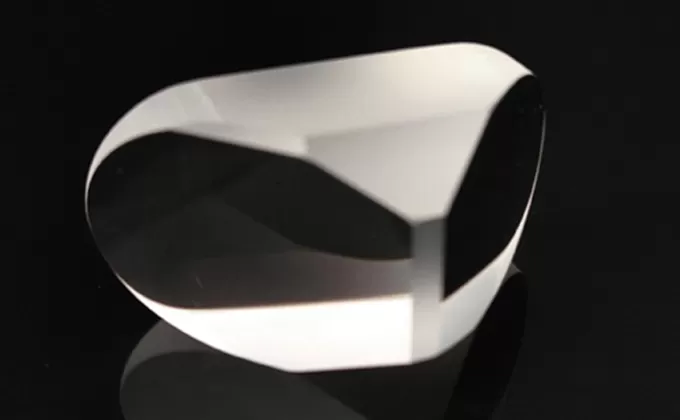

Sarokkocka retroreflector prizma leírása


A sarokkocka retroreflector, más néven ccr vagy triéderesOptikai prizma, Egy olyan optikai szerkezet, amely három szomszédos, kölcsönösen ortogonális sík-visszaverő felületből áll, amelyek egy kocka sarkát alkotják. A sarokkocka meghatározott szögben, a prizmától és a nyaláborientációtól függetlenül egy beeső sugarat tükröz.

EcoptikA sarokkockákat sokféle alkalmazásban használják, mint például a spektroszkópia, a harctéri technológia és a műholdak. A sarokkockák lehetővé teszik a fegyverrendszerek hatótávolságának megtalálását, és segítenek más pontos elmozdulás-és távolságmérések elvégzésében. Például a föld körüli pályán lévő műhold követeli a helyzetének megfigyelését, miközben a lemeztektonikát és az óceán felszínének topográfiáját méri.


A sarokkocka retroreflector prizma specifikációja



Általános spec.Nagy pontosságú spec.
AnyagOptikai üveg (H-K9L, bk7 vagy egyéb), olvasztott szilícium-dioxid
Dimenzió2mm ~ 80mm
Dimenziós tolerancia± 0,1mm± 0,02mm
90 °-os eltérési tolerancia<3 arc min<3arc sec.
Felületi sík @ 633nmΛ/2Λ/4
Felületi minőség60-4020-10
BevonatAz ügyfél kérésére



Lépjen kapcsolatba velünk
Érdekel az optikai termékek?
Ne habozzon kapcsolatba lépni ecoptik.
*
*
*
*
