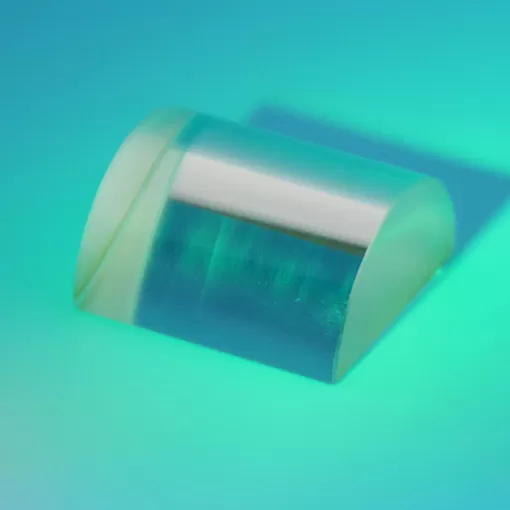

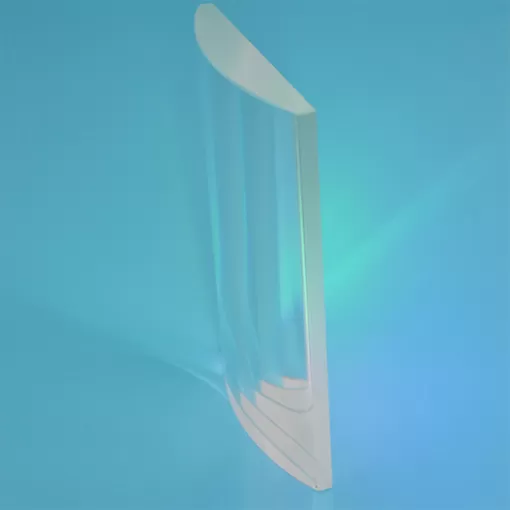

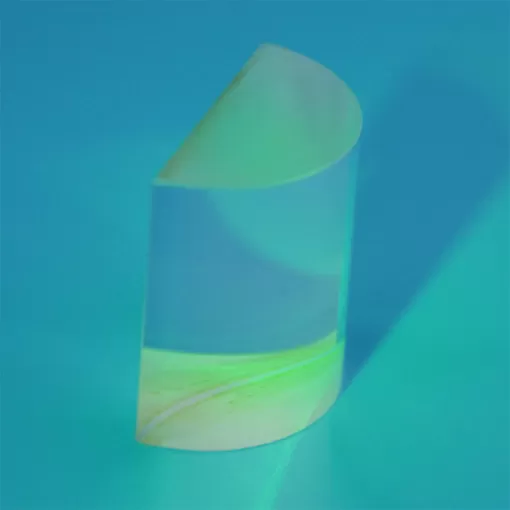

plano convex cylindrical lens

Plano konvex hengeres lencse

A fény egy tengelyben történő kondenzációjára plano-konvex hengerlencsét használnak. A pozitív plano hengeres lencse képes a fénypontból egy sorképet létrehozni, a kép képarányát megváltoztatni, vagy a kolimált bemeneti fényt egy vonalra fókuszálni. A plano-konvex hengerlencséket jellemzően rések és vonalérzékelő tömbök megvilágítására, lézerprojekcióra, lézervonal-összpontosító és anamorf sugaras alakításra használják. Ha bármilyen igény van, kérjük, lépjen kapcsolatbaEcoptik(Más néven brd optikai).

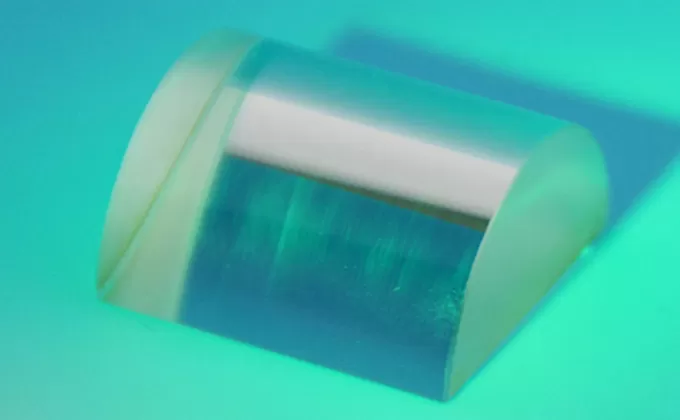

A plano domború hengeres lencse leírásai

A plano gömblencse szimmetrikusan hat a beeső fényre mindkét irányban, míg a hengeres domború lencse csak egy irányban hat a beeső fényre. Tipikus alkalmazása a deformált nyaláb alakítása egy pár plano-konvex hengeres lencsével. A pozitív plano-konvex hengerlencsék párja használható a lézerdióda kimenetének kollimációjához és körözéséhez. Egy másik lehetséges alkalmazás, hogy az eltérő sugarat egyetlen plano-konvex hengeres lencsével a detektortömbre fókuszáljuk. A gömbaberráció minimalizálása érdekében, amikor a kollimált gerendák egy vonalba koncentrálódnak, a kollimált fényt a lencse ívelt felületére kell beesni, és amikor a kvázi-lineáris forrást használják, a vonalforrásnak a lencse síkjára kell esnie.

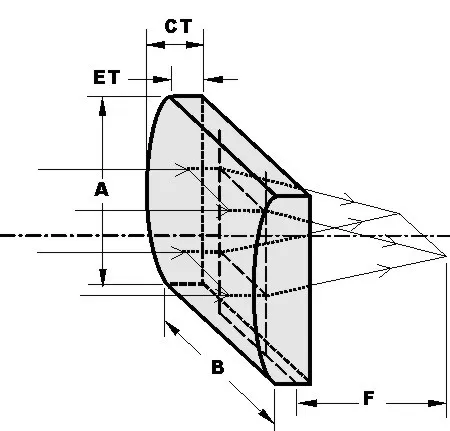

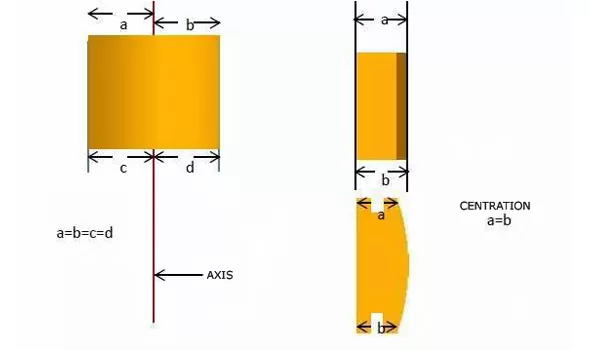

Rajz plano konvex hengeres lencse

Drawing Of Plano Convex Cylindrical Lens

drawing

A plano konvex hengeres lencse specifikációi



KereskedelmiNagy pontosság
AnyagOptikai szemüveg, olvasztott szilícium-dioxid, szilícium-dioxid stb.
Átmérő0,5mm ~ 150mm
Átmérőtűrés± 0,1mm± 0,02
Fókusztávolság-50mm ~ 2000mm
Fókusztávolság tolerancia± 2% (<10mm)
± 0,5% <10mm - 1000mm)
± 1% (>1000%)
Centraticom<3 arc min<10 arc sec
Clear aperture> 85% ~ 92% átmérő
Felületi minőség (scratch/dig)Mil 60/40Mil 10/5
Felületi pontosságΛ/4@632.8nmΛ/10632.8nm
Bevel0.05mm ~ 0.2mm x 45 °
BevonatFel az ügyfél követelménye.
