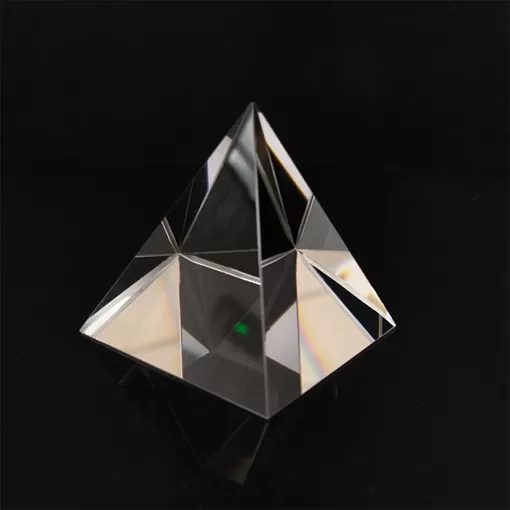

pyramid prism tetrahedral prism

Piramis optikai/tetraéderes prizma

A fénysugarat a prizmába visszaverő, a nyaláb irányától függetlenül mindig piramis prizma/szögletes kocka reflektort használnak. A sarokprizmákat széles körben használják, ahol a pontos igazítás nehéz.


SarokOptikai prizmaA hátsó reflektort/piramis prizmát úgy tervezték, hogy a prizma felszínére belépő bármilyen fényt vagy sugarat tükrözze, függetlenül a prizma irányától, visszaverhető magához. A tükör csak normál beesési szögben használható. Ezért a sarokprizma retroreflector ideális választás a pontos igazításhoz. Három összesített belső tükröződésük van, amelyek nagyon nagy beeső szögben is működnek. Az n-bk7 sarokkocka retroreflectorok az n-bk7 pontosságával készülnek, mindenféle látható fényre alkalmasak.

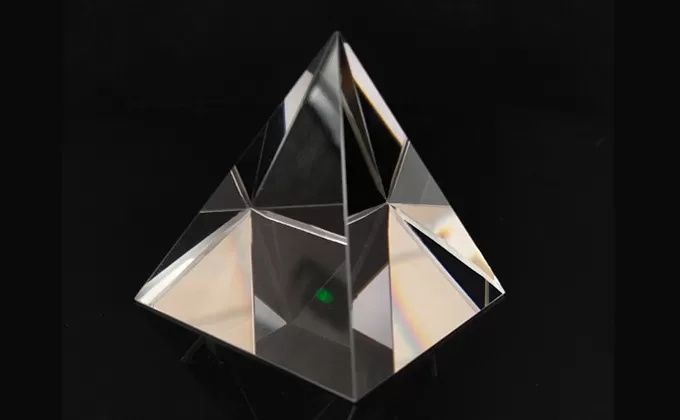

Piramis optikai/tetraéderes prizma leírása


Egy tetraéderes optikai prizma, más néven piramisprizma négy, különböző térbeli irányú síkból áll.A négy sík közül az egyik a fény beesési/kilépési síkja, a másik három különböző térbeli irányú sík pedig a fény teljes visszaverési síkja.

A piramis optikai/tetraéderes prizma specifikációja

AnyagN-BK7, olvasztott szilícium-dioxid
Dimenziós tolerancia± 0,1mm
Clear aperture> 80%
Felületi minőség60/40
Felületi pontosságΛ/4@632.8nm
Szögtolerancia60 ° ± 3 ív min
BevonatKérésre
