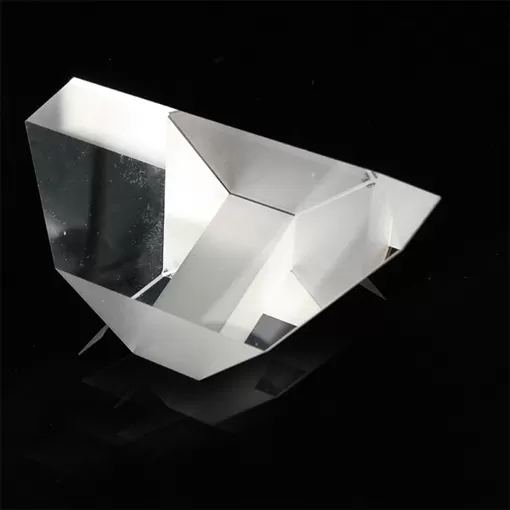

Tetőprizma

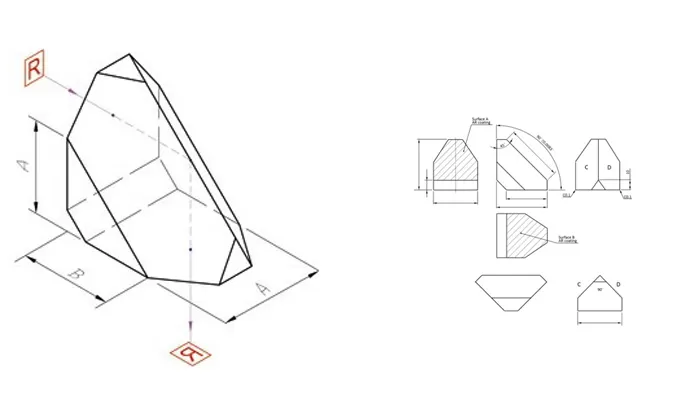

Tetőprizma leírása

EcoptikA tetőprizma N-BK7-ből készült, a bk7 rohs-kompatibilis változata, és akkor használható, ha egy kép vagy lézersugár derékszögű elhajlására van szükség. A prizmán való áthaladásnál a kép mind jobbra-balra, mind pedig felülről-alul elhajlik. A hypotenuse aOptikai prizmaTeljes belső tükröződést (tir) használ, hogy tükrözze a képet a prizmán keresztül. A polarizációs állapotok a reflexió során elforgathatóak.

A tető vagy amici prizma 90 fokos szögben eltér vagy eltereli a képet. Ez egy derékszögű prizma, melynek hipotenzusát 90 fokos tir-tető váltotta fel. Az üveget, amely nem járul hozzá a tiszta nyíláshoz, a méret és a súly csökkentése érdekében vágták el.

A tetőprizma a távcsőben használt prizmás konstrukció típusára utal. A tetőprizma kialakításban a távcső összehangolása egyenes vonalban történik. Ezzel ezek a távcsövek egy kicsit csiszoltabbak és kompaktabbak, mint porro prizma társaik. Ezek a távcsövek könnyen azonosíthatók, mint az objektív lencsék közel lineáris módon sorakoznak az okulárokhoz.

TetőprizmaA távcső technikailag bonyolultabb, mint a prro-prizma távcső. Ennek oka, hogy a tetőprizma távcsőben használt prizmákat kivételes gondossággal kell előállítani, és a porro távcsőben használt prizmáknál is magasabb minőségűek kell lenniük. Tetőprizmák is igényelnek kiváló minőségű bevonat. a tetőprizmával ellátott távcsövek előnye, hogy egyenes csövekkel rendelkeznek, ahol az elülső vagy objektív lencse a hátsó vagy a szemlencsével összhangban van, míg a porro prizmájú távcsöveknek vannak olyan csövei, amelyek egymáshoz eltolva vagy nem igazodnak. A tetőprizma távcső ezért kompaktabb és könnyebb magával vihető. Emellett könnyebb lezárni őket, így belső lencséik vízzáró és kevésbé érzékenyek a porra és a károsodásra. mivel a tetőprizma távcsövek elülső céljai nem kiegyenlítődnek, mint a porro távcsöveknél, a mélység észlelése kisebb lesz, mint amennyit a porro távcsöveknél lennének.

Specifikációk tető prizma
