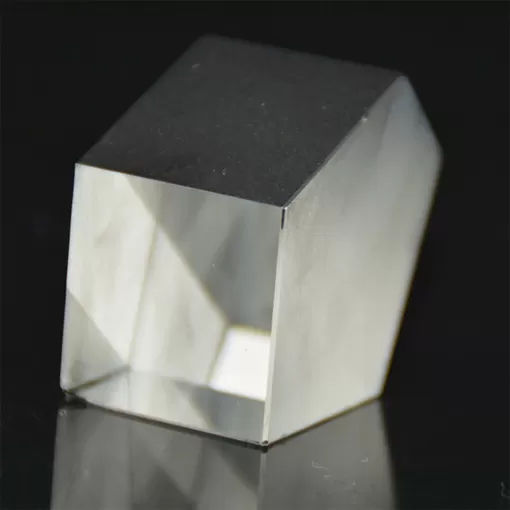

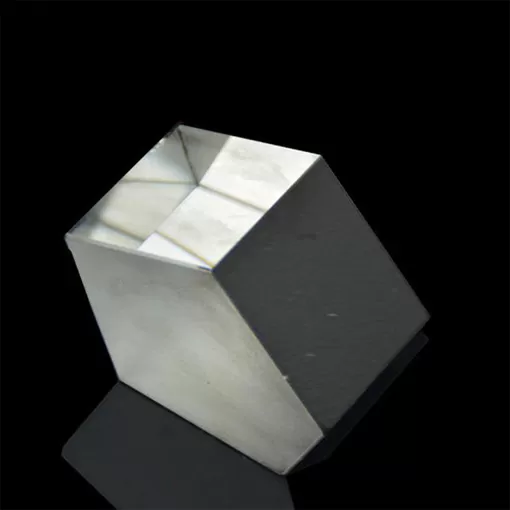

Penta-prizma

Az ötszögű prizma a sugárszög (90 °), az egyik kormánymű.Két célja van: az egyik az, hogy függetlenül attól, hogy mennyi az első beeső szög az oldalon a felbukkanó fény beeső fény kormányszög (90 °);A másik az, hogy egy téglalap alakú prizmával ellentétben a kapott képnek sem forgása, sem spekuláris visszaverődése nincs.A pentaprizmust általánosan használják a fényképezőgép-keresőkben, képmegfigyelő rendszerekben vagy mérőműszerekben.

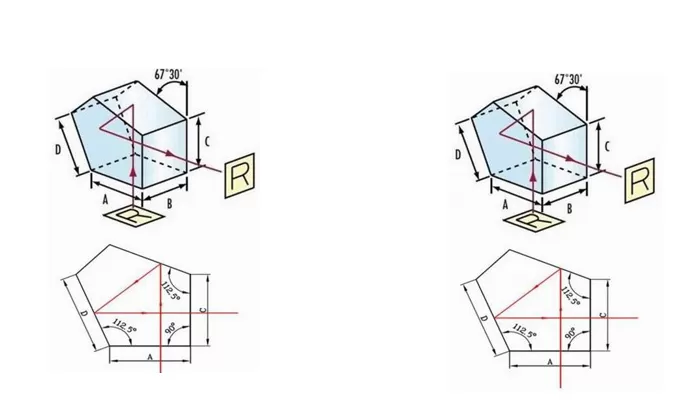

Penta prizma leírása


Jellemzői ötszögű prizma egy 90 °-os szög a fény vált függőleges beesés, majd után a 45 °-os szög két felületi visszaverődés, a szög 90 ° kilépés, a beeső fény másik oldalán és a felbukkanó fény egyenlő 90 °-os szöggel, Az ilyen alkalmazás ötszögletű prizma 90 ° körüli tengelyt fordíthat. A közelmúltban a használata a jellemzői egy ötszögletűOptikai prizmaMérés [1] a síkság a csendes-óceán, nevezetesen a ötszögletű prizma forog a vízszintes tengely körül a felbukkanó fény a függőleges síkban söpörni egy sík, és vice körül a függőleges tengely forgatás, mérhető vízszintes síkban, amikor a lézer fényforrásként, mert a lézeres tartomány messze, Akkor sweep ki egy nagy sík, ez a lakásépítés, nagy mérnöki konstrukció a síkbeli mérés nyilvánvalóan egyszerű és kényelmes, és nagy pontosságú, így a ötszögletű prizma szüksége van egyre több és több.


Az ötszögletű prizmák nem érhetnek el belső összreflexiót a kritikus-szögelv alapján. Ezért ennek a prizmának két fényvisszaverő felületét általában alumínium fóliával és fekete festékkel vonják be, az incidens és a kimenő felületeket mgf2 egyetlen fényvisszaverő bevonattal vonják be.



description1
description2

A penta prizma specifikációja

Anyag:N-BK7
Átmérő tolerancia:± 0,1mm
Szögtolerancia:≤ 2''
Síkság:Λ/4 @ 632.8nm
Felületi minőség:40/20
Tiszta nyílás:> 85%
Kúp:<0,25mm x 45 °
Bevonat:S1 és s2: egyrétegű mgf2.Bevonat
S3 és s4: alumínium és fekete festéssel


Dimenzió (mm)
7x5
7x6
10x10
15x15
20x20
30x30
