meniscus cylindrical lens

Meniscus hengeres lencse

A meniscus hengeres lencse növelheti a rendszer na-ját, miközben csak enyhén hozzáadja a teljes gömbaberrációkat. A negatív meniszkusz lencsét egy másik lencse fókusztávolságának növelésére használják, miközben megtartja az optikai szerelvény szögfelbontását. Ezt a lencseformát akkor alkalmazzák legjobban, ha egy konjugált viszonylag távol van a lencsétől.

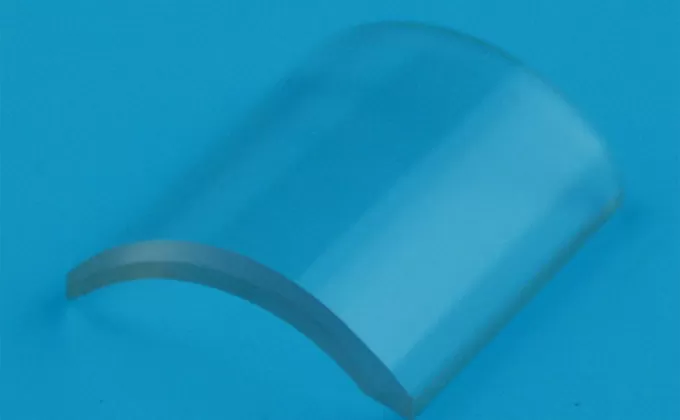

Meniscus hengeres lencse leírása


Ez egy lencse, hogy az egyik felület a konvex alak, egy másik felület homorú, hengeres formájú, szerepe, hogy a sugár összeáll, vagy eltérjen egy síkon, és ez a sugár nem működik a merőleges sík (hengeres tengely) vele. Hengeres lencsét alkalmaznak egy átvitt síkhullám hengeres hullámossá alakításánál, vagy egy eredeti hengerhullámot egy síkhullámossá vagy gömbhullámossá változtatnak, az ilyen fajta lencse korrigálhatja a szemes asztigmációt.


Ecoptik(Más néven brd optikai) a klasszikus feldolgozási technológiát és a szigorú folyamatvezérlést használja, hogy a lencse felületi pontossága elegendő legyen az ügyfelek igényeinek kielégítésére. Ugyanakkor a zygo interferométerrel többszörös korrekciót és mérést végezünk a felületi haladás során és végleges feldolgozása során.

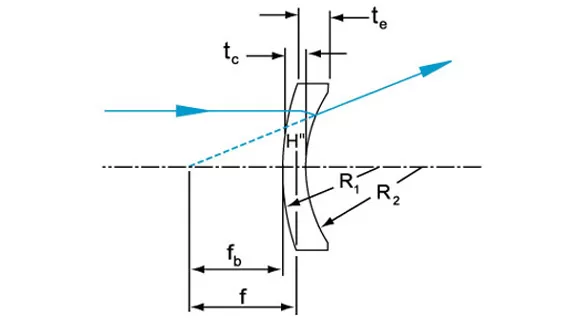

Meniszkusz hengeres lencse rajza

Drawing Of Meniscus Cylindrical Lens

A meniscus hengeres lencse specifikációja



KereskedelmiNagy pontosság
AnyagOptikai szemüveg, olvasztott szilícium-dioxid, szilícium-dioxid stb.
Átmérő0,5mm ~ 150mm
Átmérőtűrés± 0,1mm± 0,02
Fókusztávolság-50mm ~ 2000mm
Fókusztávolság tolerancia± 2% (<10mm)
± 0,5% <10mm - 1000mm)
± 1% (>1000%)
Centraticom<3 arc min<10 arc sec
Clear aperture> 85% ~ 92% átmérő
Felületi minőség (scratch/dig)Mil 60/40Mil 10/5
Felületi pontosságΛ/4@632.8nmΛ/10632.8nm
Bevel0.05mm ~ 0.2mm x 45 °
BevonatFel az ügyfél követelménye.
