Szkennelési tükör

A szkennelő tükör alkalmazások közé tartozik az ultra-magas dinamikus, alacsony tehetetlenségi szkennelési tükrök lézerfeldolgozáshoz, a streak kamerák, a lidar, a biztonság, a érzékelés és a célzás alkalmazások, ahol a fokozott hajlító szilárdság, homogenitás, a magas rezonáns frekvenciák, az ultra-alacsony tehetetlenség és az optikai felületi minőség kulcsfontosságú.

Leolvasó tükör leírása

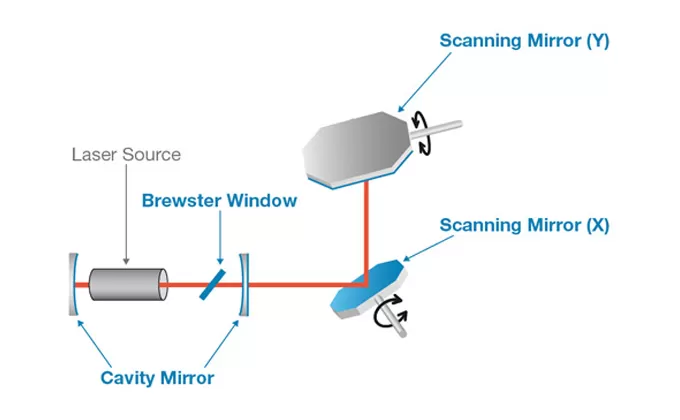

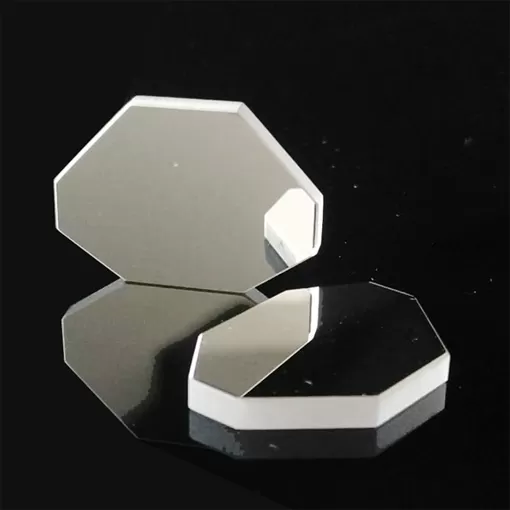

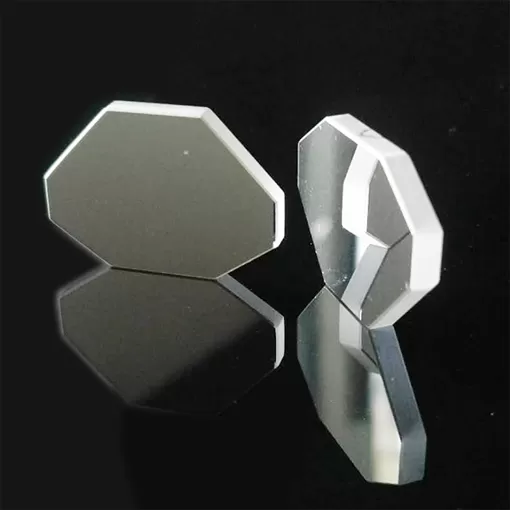

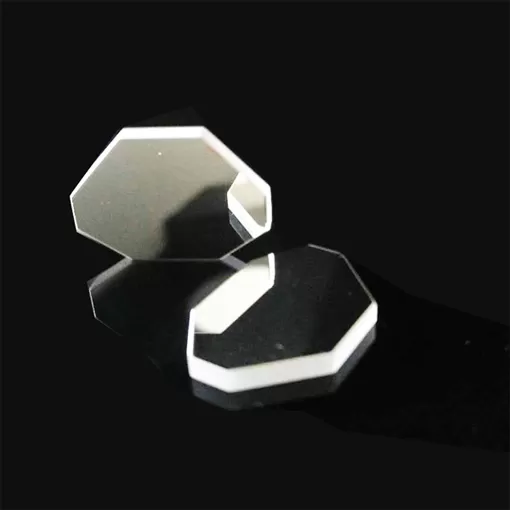

A szkennelő tükörEcoptik(Más néven brd optikai) könnyű téglalap alakú tükör, amely használt nagy sebességű kéttengelyes lézeres szkennelési rendszer. Az egyes tükör méreteit ennek megfelelően a lézersugár méretével számolták ki. Az optikai tükör nagy visszaverőképességű, 99,5% vagy annál magasabb. A szkennelő tükröket szkennelés céljából általában galvanométerre szerelték. A két tengely beolvasási tükör esetében általában az y tükör nagyobb méretű, mint az x tükör. Ez annak köszönhető, hogy az x tükör inkább az y tükör, mint az objektum közvetlen beolvasására szolgál.

description

A szkennelés tükör specifikációi


AnyagBk7 üveg/olvasztott szilícium-dioxid/szilícium-dioxid
Dimenzió8mm ~ 30mm
Dimenziós tolerancia± 0,1mm
Vastagság tolerancia+ 0.0mm / -0.05mm
Felületi minőség20/10, 10/5
LaposságΛ/4 ~ λ/10
Párhuzamosság<3o arc sec
Hullámhossz1060nm, 1064nm, 532nm, 355nm,266nm
Bevonat r> 99,5%Magas tükröző bevonat/dielektromos bevonat/fém bevonat


Típus no.FoltméretDimenzió (mm)Tengely
BRD-SCM-T1.058.08.4x11.5 x1.05X
10.1x15.1 x1.05Y
BRD-SCM-T1.710.014,7x19,4x1,7X
16,4x28,0x1,7Y
BRD-SCM-T2.020.025.0x30.0x2.0X
30,0x35,0x2,0Y
BRD-SCM-T3.2A12.018.3x24.6x3.2X
21.3x38.9x3.2Y
BRD-SCM-T3.2B15.022.1x28.8x3.2X
24,8x39,4x3,2Y
