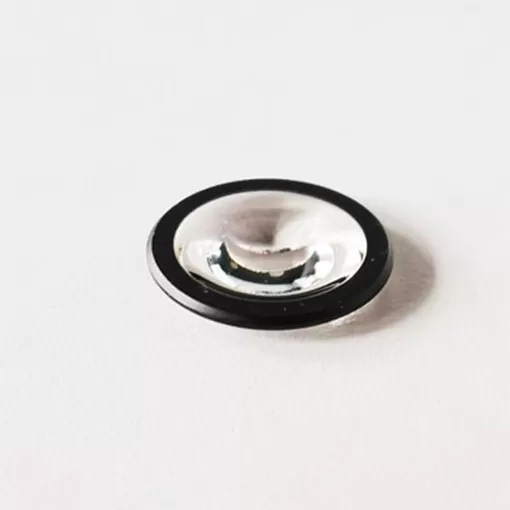

molded glass aspherical lens

Öntött üveg aszférikus lencse

Az üvegformázás egy precíziós öntőforma, amelynek meghatározott formája bizonyos hőmérsékleten és nyomáson történik. Az üvegelőformát nagy pontosságú, kiváló felületi minőségű optikai minőségű lencsék elérése érdekében préselik, a precíziós öntési technológiával készült lencsék általában nem igényelnek hideg megmunkálást és polírozást, ami csökkenti a nyersanyag-fogyasztást, csökkenti a munkaerő- és anyagköltségeket, és lehetővé teszi az aszférikus lencsék előállítását alacsony költségek mellett. Széles körű alkalmazási lehetőségekkel rendelkezik aszférikus optikai üvegrészek és standard mikrooptikai alkatrészek gyártásában.

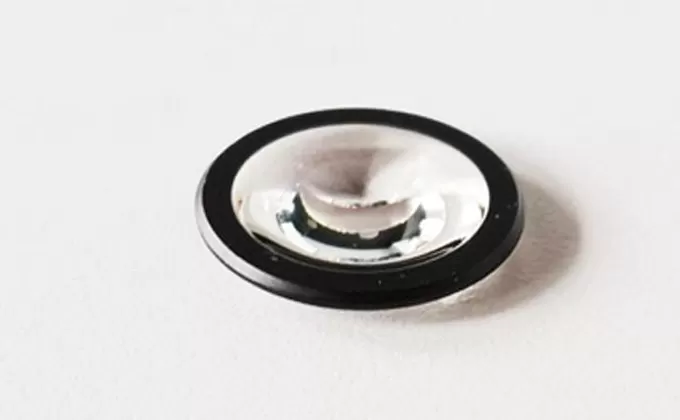

Öntött üveg aszférikus lencse leírása

Az aszférikus lencsék előnye a gömb alakú lencsékkel szemben, hogy egy vagy több lencse használható olyan problémák kijavítására, mint a kép torzítása és a fókusz hibás igazítása. A penészgyártási technológia és az üveganyag fejlesztési technológia kombinációjának köszönhetően precíziós formájú aszférikus lencse gyártása lehetséges.

Eközben az ecoptik öntött üveg aszférikus lencséje nagy mennyiségben használható.

Az ECOPTIK precíziós formázású aszférikus objektíveit digitális fényképezőgépekben, pickup objektívekben és az optikai kommunikáció területén használják.

Öntött üveg aszférikus lencsék leírásai

Tétel/átmérő(mm)
2-77-1515-2424-3535-800Megjegyzés
PV0.6μm0.8μm1μm1.2μm2-5μmAz aszférikus él tangens szöge kulcsfontosságú tényező
Legjobban illeszkedő PV0.2μm0.3μm0.4μm0.6μm1-3μm
AS0.15μm0.2μm0.3μm0.5μm-
Középső vastagságtűrés±3μm±5μm±10μm±15μm±15μm
Sag tolerancia±5μm±10μm
Kifelérutin±3-5μm±5μm±5-10μm±10μm±10μmA külső átmérőjű feldolgozási technológia kulcsfontosságú tényező
átmérőtűrésOldalsó vágásNagy pontosságúKözepes pontosságKereskedelmi pontosság
±0.03±0.05±0.1
DöntésNagy pontosságúKözepes pontosságKereskedelmi pontosság
60”90”120”
S1-S2 Decenter3μm3-5μm5-7μm10μm15μm
Megjelenési szint40/2040/2080/5080/5080/50Az anyag kulcsfontosságú tényező
60/4060/4060/4060/40
