A mozaikszűrő rendkívül integrált spektrofotometriai funkcióval rendelkezik, amely nagymértékben optimalizálhatja a képalkotó spektrométer spektrométer rendszer szerkezetét. Ha spektrális komponenseként használják a képalkotó spektrométerben, megvalósíthatja a képalkotó spektrométer miniatürizálását és könnyűségét.
A szűrővel rendelkező képalkotó spektrométer, mint a fő komponens, videoképalkotó módban működhet, leküzdheti a hagyományos képalkotó spektrométerek hiányosságait, amelyek a képet nyomják, és jelentősen javíthatják a spektrális képalkotás hatékonyságát. Termék alkalmazások: álcázás azonosítás, precíziós mezőgazdaság, geológiai feltárás, orvosi ellenőrzés stb.

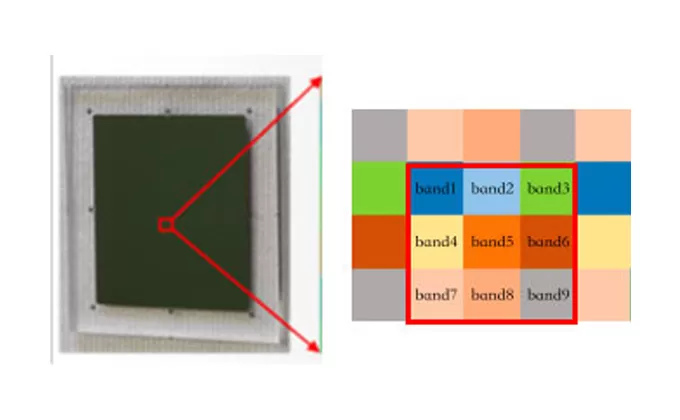

Pixel szintű mozaikszűrő, utalva a színszűrő RGB csatorna elrendezésére, több mikrométer szintű spektrális csatorna van elrendezve egy bizonyos törvény szerint egy spektrális periódusba, és több spektrális periódus van elrendezve a szűrőfelületen mozaik módon. A szűrő fizikai mérete az érzékelő pixelméretének megfelelően határozható meg, így a spektrális csatorna és az érzékelő pixel egyenként igazítható.

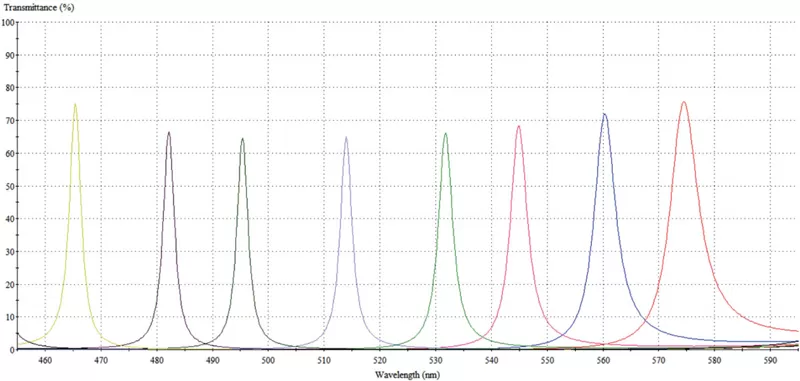

Hullámhossz (nm) | Csúcsátviteli tényező (%) | CWL | Spektrális csatornák száma | Az egycsatorna mérete (μm) | Dimenzió（mm） | Megjegyzés |
450-570 | >60 | ＜12 | 9 | 10、11 | 11.264x11.264 | A hullámhossz tartománya, A csatornák száma Testreszabható |
630-780 | >60 | ＜12 | 9 | 10、11 | 11.264x11.264 | |
450-570 | >60 | ＜12 | 16 | 11 | 22.528x22.528 | |
559-740 | >60 | ＜12 | 16 | 11 | 22.528x22.528 | |
700-920 | >60 | ＜12 | 16 | 11 | 22.528x22.528 | |
980-1350 | >60 | ＜12 | 16 | 15 | 9.60x7.68 | |
1350-1750 | >60 | ＜12 | 16 | 15 | 9.60x7.68 | |
1100-1700 | >60 | ＜12 | 16 | 20 | 12.80x10.24 |
