Precíziós polírozó aszférikus lencse

Precíziós polírozó aszférikus lencse leírása

Az Ecoptik aszférikus fulladási és polírozási folyamata hasonló a gömb alakú lencsékéhez. Először a felület alakját áradás határozza meg, majd az aszférikus felület érdességét polírozás garantálja. A polírozás javítása során az alakzateltérés csökken. Következik az elsivatagosodás folyamata. Az aszférikus felület polírozási folyamatában elsősorban az aszférikus felület görbületi sugarának változása oldódik meg. Folyamatos finom polírozással, beállítással és egyéb ismételt műveletekkel biztosítva, hogy minden lencse megfeleljen a pontossági követelményeknek.

A komponensek teljes számának csökkentése nemcsak a rendszer méretének vagy súlyának csökkentését segíti, hanem egyszerűsíti a szerelési folyamatot is. Ennek eredményeképpen a kialakítás kompakt és erősebb, mint a hasonló gömb alakú lencséken alapuló rendszerek. Az aszférikus beépítése olyan alkalmazásokba, mint például a lézerdiódák kimenetének fókuszálása, nemcsak csökkentheti a teljes költséget, hanem a hagyományos gömb alakú optikai lencsék kialakításával felülmúlja a komponenseket is.

• Az aszférikus lencse előnyei

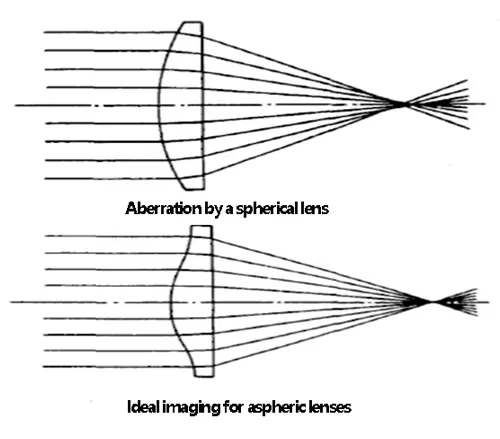

Az alábbi ábra összehasonlítja a gömb alakú lencsén áthaladó párhuzamos monokróm fény által termelt fókuszpontokat, ahol a gömb alakú aberráció miatt a képalkotási pontok elmosódnak, és egy aszférikus lencsét, ahol a képalkotási pontok nagyon tiszták. Ezért aszférikus lencse használható a gömb alakú lencsecsoport helyettesítésére az ortodoxiák korrigálására. Például olyan zoomobjektíveknél, amelyek általában tíz objektívet használnak, egy vagy két aszférikus objektívet használhatnak öt vagy hat gömb alakú objektív helyettesítésére, amelyek ugyanazt vagy nagyobb optikai hatást érhetnek el, csökkenthetik a gyártási költségeket, és megvalósíthatják a rendszer könnyű és miniatürizálását. Ezenkívül a lencsék számát csökkentő optikai rendszerek csökkentik a mechanikai tűréshatárokat, a további kalibrálási lépéseket és a visszaverődésgátló bevonatfólia követelményeket, javítva a rendszer általános hasznosságát és csökkentve a rendszer tervezési költségeit.

Az aszférikus elemek használata az optikai rendszerben javíthatja a rendszer teljesítményét és csökkentheti az optikai elemek számát, ezáltal csökkentve a műszer minőségét, térfogatát és kompakt szerkezetét. Ezért az aszférikus optikai elemeket gyakran használják nagy látómezővel, nagy rekeszzel, nagy aberrációs követelményekkel, kis szerkezeti követelményekkel vagy speciális követelményekkel rendelkező optikai rendszerekben. Az aszférikus optikai elemek kiváló optikai tulajdonságaik miatt egyre fontosabb optikai elemekké válnak.
