micro prism

Mikroprizma

Az Ecoptik mikroprizmája elsősorban endoszkópos, LD-szálas csatlakozási alkalmazásokhoz használható.

Mikroprizmánk számos orvosi és ipari műszergyártó népszerű terméke.

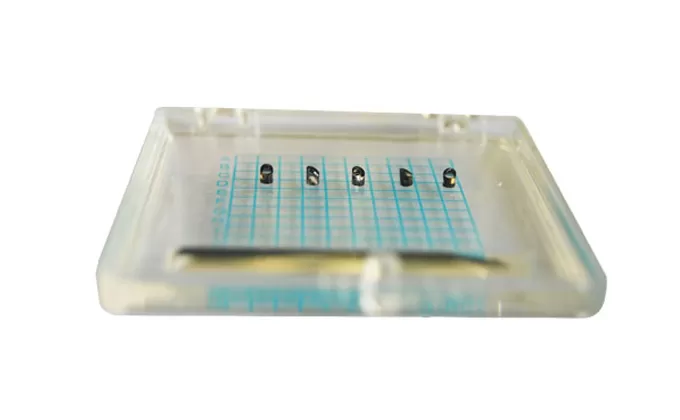

A mikroprizma leírása

A mikroprizmák hatékony módot biztosítanak a sugár útvonalának megváltoztatására egy alkatrészen vagy szálas eszközön belül. Amikor a fény áthalad egy prizma arcán, megtörik. Az optikai szálakban a mikrorizmusok fő alkalmazása az, hogy nagy pontossággal irányítsák a fénysugarakat az egyik optikai csatornáról a másikra. Megvan a prizmák optikai tulajdonságai. Csak egy nagyon kis méret.

A mikrorizmus kis mérete miatt a feldolgozási módszer kissé eltér a hagyományos prizmától. Optikai üveg vágásával, csiszolásával és polírozásával is készül.

A mikroprizma specifikációja

Mikroprizmák szerkezete

Mikro jobb szögű prizma, Micro ék, Micro galamb prizma, Micro penta prizma

Alrát

BK7 üveg, olvasztott szilícium-dioxid stb.

Dimenzió

0.2mm~5mm

Szögtűrés

Up to ±10 arc sec.

Felületi minőség

20/10 , 10/5

Felületi síkság

λ/10

Tiszta rekesz

>90% of Dimension

Bevonat

Fel az ügyfelek kérésére


Lépjen kapcsolatba velünk
Érdekel az optikai termékek?
Ne habozzon kapcsolatba lépni ecoptik.
*
*
*
*
