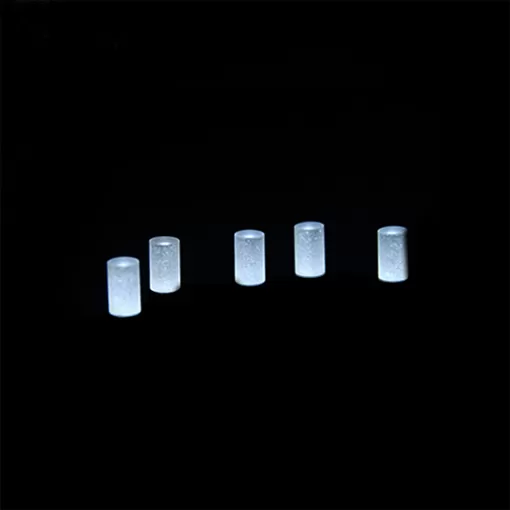

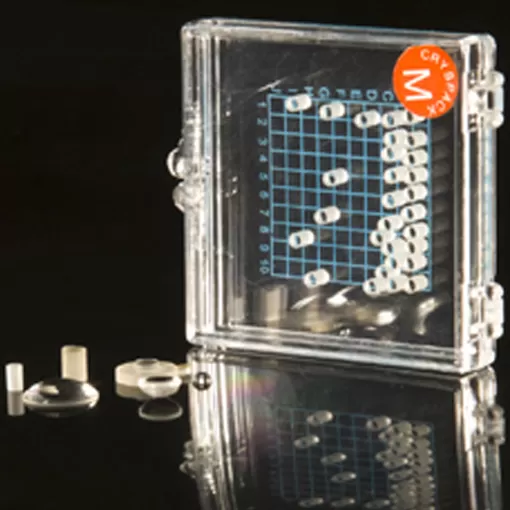

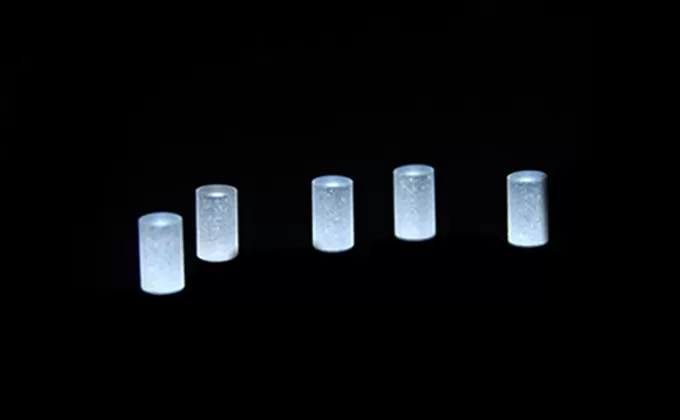

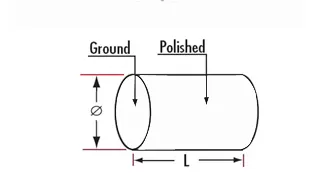

Rúd lencséket csiszolnak a kerülete és a föld mindkét végén. Az optikai teljesítmény hasonló a hengerlencséhez. Kollimált fény áthaladó átmérője a rúd lencse lesz fókuszált egy sor. Optikai üveg és uv olvasztott szilícium-dioxid szubsztrátok állnak rendelkezésre a különböző uv, látható, és nir alkalmazások.
Az optikai rúd lencse elsősorban a képalkotó méret tervezési követelményeinek megváltoztatására szolgál. Például egy folt egy sorponttá alakítása, vagy a kép magasságának megváltoztatása nélkül a kép szélessége. Rod lencse alkalmazható lineáris detektor megvilágítás, vonalkód szkennelés, holografikus megvilágítás, optikai információ feldolgozása, számítógép, lézer kibocsátás. Is, aHengeres lencseNagy teljesítményű lézerrendszerekben és szinkronkrotron sugárvonalakban alkalmazzák. Ugyanakkor a rúdlencse-alkatrészekre vonatkozó követelmények egyre magasabbak, különösen a nagy teljesítményű lézerüregben és a távolsági vonali interferométerekben. Mint például a nagy pontosságú vizsgálati eszközök és eszközök. Professzionális optikai gyártóként,Ecoptik(Más néven brd optikai) van ilyen típusú berendezések. A keresztmetszet törésmutatója parabolikus alakú, és önközéppontú hatást fejt ki a gerendára, amit a szál által kollimált optikai lencsén lehet használni.
| Anyag | Olvasztott szilícium-dioxid ir trasmissive fokozat oh <10 ppm | |
| 1. | Átmérő | 4.75mm /-0.1mm |
| 2. | Hosszúság | 12mm /-0,2mm |
| 3. | Clear aperture | 4,75mm (14,922mm névleges kerülete) * 10mm-es hosszúság |
| 4. | Felületi minőség | 20/10 scratch/dig |
| 5. | Felületi ábra | 1 hullámhossz szabálytalanság |
| 6. | Kúpperem | 45deg/-15 deg max ferde = 0,5mm |
| 7. | Bevonat | Mgf2 kemény bevonat középpontjában 780nm |
| 8. | Aoi | 22deg |
